Liczenie osób w obiekcie  z centralkami o775 – wizualizacja na ftp.

Opis.

Zestaw składający się z centralki letronikOVC w wersji z interfejsem RS485 i kilku centralek trój - wejściowych o775. Zestaw pokazuje na żywo ilość osób w obiekcie. System do obiektu  o kilku - kilkunastu wejściach.

Licznik wysyła na na wybrany serwer dwie często aktualizowane strony internetowe:

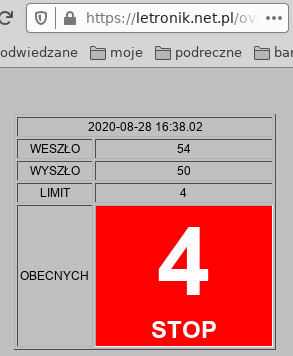

Pełną, nazwav.html, ze ilościami zliczeń i ilością osób w obiekcie.
Ilość odwiedzin i gości

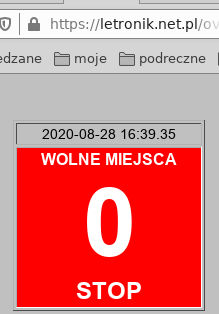

Skróconą, nazwan.html, tylko z informacjo o ilości wolnych miejsc obiekcie.

ilość obecnych

Wielkość napisów WOLNE MIEJSCA i OBECNYCH jest konfigurowalna.

https://letronik.net.pl/ovc/lOVC-3928v.html  vacancies

https://letronik.net.pl/ovc/lOVC-3928n.html numbers

Konfiguracja.

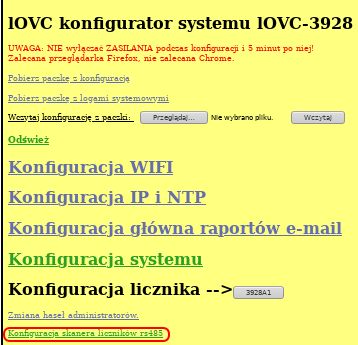

Otwieramy stronę konfiguratora:

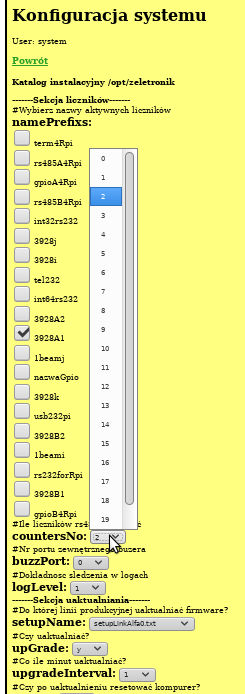

Klikamy konfigurację systemu:


Ustawiamy counterNo: ilość podpiętych liczników o775 i zapisujemy.

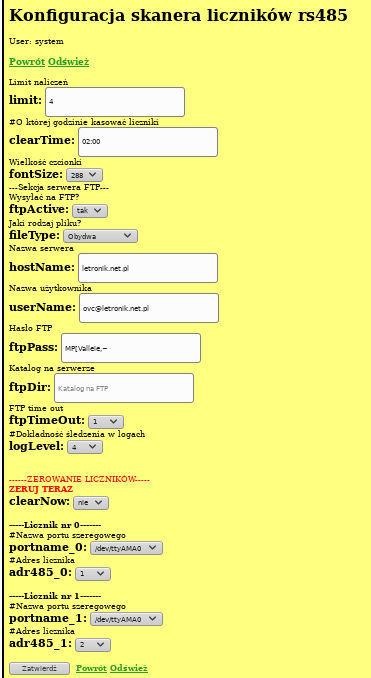

Następnie w głównym menu klikamy: [Konfiguracja skanera liczników rs485].

Konfiguracja limitu:

Pierwsza pozycja konfiguracji to limit - ile osób może być w obiekcie.


Konfiguracja połączenia z licznikami.

Umieszczona jest na dole strony, pod Zerowaniem Liczników.

Dla każdego licznika z rozwijanych list wybieramy nazwę portu i adres licznika.

Adr485_X: oznacza tylko że podajemy adres licznika: X

Konfiguracja FTP

W konfiguracji ftp określamy pod jakim adresem pojawię się strony licznika. Konfiguracja jest standardowa.

Wyjścia alarmowe.

Parametry:
Napięcie  w stanie aktywnym - 0,5V
Rezystancja wewnętrzna 25 ohm.
Prąd maksymalny 50mA.
Minimalna rezystancja obciążenia:
zasilanie 12V - 220 om.
zasilanie 24V -460 om.
Po zastosowaniu przekaźników można sterować odbiornikami, lampami większej mocy.

Obciążenie włącza się między plus zasilania a port.

Port 1 - można wchodzić, np: do zielonej lampy.
Port 2 - obiekt pełny, w obiekcie jest równo lub więcej osób niż dopuszczalna wartość - limit, np: do czerwonej lampy.
Port 3 - przepełnienie, osób więcej niż limit, może włączać akustyczny sygnał alarmowy do przywołania ochrony.
